Насосно-рукавные системы: виды, применение и критерии выбора

Насосно-рукавные системы (НРС) представляют собой сложный комплекс инженерного оборудования, объединённый единой целью — обеспечить бесперебойную подачу воды или огнетушащих растворов к месту пожара. Они являются основой тактики пожаротушения, и их выбор, расчёт и применение напрямую влияют на успех тушения. Давайте рассмотрим каждый тип таких систем и станций максимально подробно.

1. Классификация насосно-рукавных систем по способу соединения

Прежде чем перейти к видам установок, стоит упомянуть, что сама насосно-рукавная система как гидравлическая схема может строиться по-разному в зависимости от удалённости водоисточника и требуемого напора. Выделяют четыре основных типа соединений:

• Простое соединение — вода подаётся от одного насоса напрямую к одному или нескольким стволам. Это базовая схема для локальных пожаров.

• Последовательное соединение — насосы включаются в линию друг за другом, чтобы увеличить напор для преодоления больших расстояний или подачи воды на высоту.

• Параллельное соединение — несколько насосов работают на одну магистральную линию, что позволяет кратно увеличить общую производительность (расход воды). Часто применяется при работе с лафетными стволами.

• Смешанное соединение — комбинация последовательных и параллельных схем для достижения максимальной эффективности в сложных условиях.

2. Стационарные пожарные насосные станции (ПНС)

Это капитальные инженерные сооружения, встроенные в систему противопожарной защиты зданий и промышленных объектов. Их главная задача — не оперативное реагирование, а постоянная готовность к автоматической подаче воды.

Надёжность: Стационарные станции относятся к первой категории по классификатору надёжности электроснабжения. Согласно нормативам, они обеспечиваются двумя независимыми источниками энергии. Более того, каждый из входящих в состав ПНС насосов в обязательном порядке должен иметь отдельный двигатель (дизельный или электрический), чтобы при пропадании электроэнергии система не остановилась.

Автоматический пуск: Обязателен в течение 5 минут после того, как поступил сигнал о ЧС (пожаре). Управление может быть как автоматическим (от датчиков пожарной сигнализации), так и дистанционным с пульта.

Интеграция с сетью: Станции оборудуются минимум двумя выведенными наружу патрубками (обычно DN 80) для подключения мобильной пожарной техники, что позволяет пополнять запасы воды или использовать стационарную сеть как магистраль.

Назначение: Обеспечение работы внутреннего и наружного противопожарного водопровода, питание спринклерных и дренчерных установок, поддержание неприкосновенного запаса воды в резервуарах.

3. Передвижные пожарные установки и мотопомпы

Это мобильные средства, которые доставляются к месту пожара на автомобилях или переносятся вручную. Они являются «скорой помощью» там, где нет стационарных систем.

3.1. Пожарные автомобили-насосные станции (на базе шасси)

Это классические пожарные машины (например, на шасси ЗИЛ, КамАЗ, Урал), оснащённые мощным центробежным насосом. Они могут забирать воду из гидрантов или открытых водоёмов и подавать её по магистральным линиям к лафетным стволам или другим машинам.

Глубина всасывания: Обычно до 7 метров от поверхности воды.

Производительность: Стандартные насосы, например НЦПН-100, выдают до 100 литров в секунду.

3.2. Пожарные мотопомпы

Это переносные агрегаты с бензиновым или дизельным двигателем. Они незаменимы в труднодоступной местности и при лесных пожарах.

Особенности: Рассчитаны на работу с водой, содержащей твёрдые частицы (до 0,5% концентрации, размером до 3 мм).

Применение: Прямой водозабор из открытых источников и подача её по рукавам. При необходимости, могут быть использованы для откачки воды из подвалов и затопленных территорий.

 4. Мобильные насосно-рукавные комплексы (НРК) нового поколения

Эти мобильные средства созданы для тушения крупных пожаров (как техногенных, так и природных), где требуются колоссальные объёмы воды, подаваемые на километровые расстояния.

4.1. Насосно-рукавный комплекс типа «Водолей» (НРК-А)

Разработанный в 2020 году, этот комплекс не имеет аналогов в мире и представляет собой универсальную технику для перекачки больших объёмов жидкостей

База и габариты: Установлен на удлинённом шасси КамАЗ-6560 с колёсной формулой 8×8. Длина автомобиля достигает 12 метров, полная масса — 33 тонны.

Рукавное хозяйство: Перевозит 1200 метров напорных рукавов диаметром DN 300. Это позволяет оперативно развернуть магистраль.

Забор воды: Способеносуществлять водозабор из любых источников, в том числе подготовленных для забора воды водохранилищ, а также из неподготовленных для этого источников (например, болот, рек, озёр и т.д.) с большой глубины. Расстояние от источника воды до машины может составлять 50 метров.

Производительность: Обеспечивает подачу воды в диапазоне от 170 до 500 литров в секунду на  1200 метров и более.

Универсальность: Работает не только с пресной, но и с морской, технической, загрязнённой и даже горячей водой. При дооснащении специальным насосом способен перекачивать сырую нефть.

Применение: Ликвидация крупных пожаров, обводнение торфяников, ликвидация разливов нефти.

4.2. Пожарный автомобиль насосно-рукавный комбинированный (ПАНРК)

Эта машина уникальна тем, что совмещает в себе функции автоцистерны, насосной станции и рукавного автомобиля.

База: Шасси «Урал» с колёсной формулой 6×6, полная масса — 25 тонн.

Ёмкость: Имеет собственную цистерну объёмом 4 кубометра.

Производительность: Основной насос развивает мощность 1,4 МПа и подаёт до 130 литров воды в секунду.

Глубина и условия забора: Может забирать воду с глубины до 25 метров (по другим данным — с глубины от 40 см). Особенность - возможность забора воды с мостов, причалов, пирсов и обрывов, даже без оборудованного спуска.

Автоматизация: Оснащён системой автоматического сбора, очистки и укладки пожарных рукавов прямо во время движения на скорости 40–50 км/ч.

Универсальность по среде: Как и «Водолей», может работать с солёной водой, что критично для прибрежных регионов.

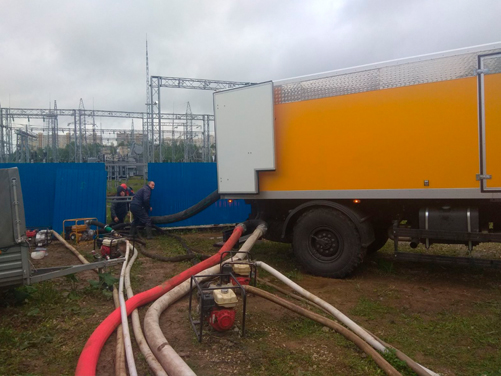

5. Мобильные насосно-транспортные системы (МНТС)

Это отдельный класс техники, предназначенный для перемещения жидкостей на экстремально большие расстояния (до 20 км). Это не просто пожарная машина, а полноценная самоходная трубопроводная система.

Пример: Система «ПОТОК» на базе КамАЗ 43118.

Дальность и объём: Одна насосная станция прокачивает воду на расстояние до 4 км с производительностью до 180 м3/час. Общая дальность системы может достигать 20 км.

Скорость развёртывания: Время развёртывания шланговой системы длиной 2 км составляет всего 1 час.

Состав: Включает транспортировщик шлангов, дизельную насосную станцию, компрессорную станцию и крано-манипуляторную установку.

Работа с загрязнениями: Способна перекачивать жидкости с включениями до 75 мм и содержанием сухого вещества до 6%.

6. Детальное сравнение характеристик

7. Как выбрать оптимальную систему?

Выбор диктуется не стоимостью, а тактической задачей и условиями объекта:

Для защиты зданий и промышленных объектов — безальтернативно выбираются стационарные ПНС с резервированием питания. Они обеспечивают резервное водоснабжение при пожаре и автоматическое заполнение резервуаров. При этом, как показывает практика, использование ПНС не исключает наличие МНТС или другой мобильной системы для работы при ЧС, когда, например, повреждается электросеть или вода из резервуаров расходуется слишком быстро.

Для быстрого реагирования в черте города — классические пожарные автомобили и мотопомпы.

Для удалённых объектов и крупных ландшафтных пожаров — необходимы мобильные комплексы типа «Водолей» или ПАНРК, или МНТС, способные организовать подачу воды в перекачку на километровые расстояния.

Для аварийных ситуаций и обводнения торфяников на десятки километров — только специализированные МНТС, такие как «ПОТОК», которые создают временную трубопроводную систему.

Современный парк насосно-рукавных систем — это не просто «насос и шланг», а высокотехнологичные комплексы, способные решать задачи любой сложности. От автоматических стационарных станций, поддерживающих неприкосновенный запас воды, до гигантских мобильных комплексов «Водолей», перекачивающих тонны воды в секунду через рукава диаметром 300 мм — все они являются звеньями одной системы аварийного и резервного водоснабжения. Правильный выбор конкретного типа установки позволяет гарантировать не только сохранность имущества, но и жизни людей в условиях самой сложной пожарной обстановки.
