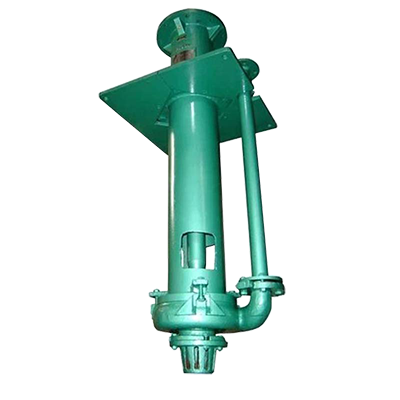

Вертикальные полупогружные шламовые насосы серии ZR

Вертикальные полупогружные шламовые насосы серии ZR:

  • аналог насосов WARMAN
  • производительность до 1260 м3/ч
  • напор — до 40 метров
  • модели с различной длиной погружной части
  • возможность установки агитатора (мешалки)
  • возможность футеровки из эластомера, при перекачивании абразивных шламов и коррозионноопасных жидкостей
  • отличная износостойкость
  • простое техническое обслуживание
  • поставка запасных частей

Данный тип насосов предназначен для перекачки абразивных и плотных растворов с крупными частицами, широко применяются:

  • в горнодобывающей, угольной, энергетической промышленности
  • в строительстве
  • в металлургии

НАСОС
SP - металл
SPR - эластомер 		МОЩНОСТЬ ПРОИЗВОДИТЕЛЬНОСТЬ (MAX), м3/час НАПОР (MAX), м ЧИСЛО ОБОРОТОВ МИН/МАКС, об/мин ДИАМЕТР ИМПЕЛЛЕРА, мм
ZR-40PV-SP 15 44 28,5 1000-2200 188
ZR-40PV-SPR 40 26
ZR-65QV-SP 30 111 29,5 700-1500 280
ZR-65QV-SPR 105 30,5
ZR-100RV-SP 75 289 35 500-1200 370
ZR-100RV-SPR 285 36 600-1200
ZR-150SV-SP 110 480 40 500-1000 450
ZR-200SV-SP 890 37 400-850 520
ZR-250TV-SP 200 1090 33,5 400-750 575
ZR-300TV-SP 1260 33 350-700 610


Конструкция шламового насоса


Конструкция вертикального шламового насоса МЗ ПОТОК

Конструкция вертикального шламового насоса МЗ ПОТОК

Варианты компоновки


Варианты компоновки шламового насоса МЗ ПОТОК


Чертеж насосов типа «SP»


Варианты компоновки шламового насоса МЗ ПОТОК


МОДЕЛЬ A B C D E F G H J n K S
40PV-SP-НГС 137 285 153 900/1200 500 500 450 450 205 18 174 280
40PV-SPR-НГС 140 265 175
65QV-SP-НГС 227 399 231 900/1200/1500 680 680 620 620 285 18 265 350
65QV-SPR-НГС 230 380 260
100RV-SP-НГС 265 538 317 1200/1500/1800 1000 870 800 930 400 22 393 350
100RV-SPR-НГС 266 535 332
150SV-SP-НГС 390 670 365 1500/1800/2100 1100 1100 1030 1030 500 28 475 350
150SV-SPR-НГС 395 670 400
200SV-SP-НГС 450 805 440 1300 1200 1100 1200 600 28 550 350
250TV-SP-НГС 500 930 470 1800/2100/2400 1750 1450 1350 1650 700 48 685 400
300TV-S-НГС 500 1170 559 1750 1450 1350 1650 700 48 700 400


Чертеж насосов типа «SP»


Варианты компоновки шламового насоса МЗ ПОТОК


Габаритные размеры с двигателем Напорный патрубок Вес, кг Размеры вала
M N P Q D1 D2 D0 n-d диаметр, мм длина конца
1113 675 248 629 127 40 98 4-16 285 40 85
1113 200
1390 794 290 681 178 65 140 4-19 432 50 110
1396 313
1803 1020 416 960 229 100 191 8-19 867 80 170
1809 627
2186 1200 476 1011 280 150 241 8-22 1737 100 210
2194 1180
2191 1300 343 200 298 2800
2572 1750 561 1246 406 250 362 12-25 3700
2476 483 300 432 3940
