Из чего состоит насос Cornell

05.10.2026

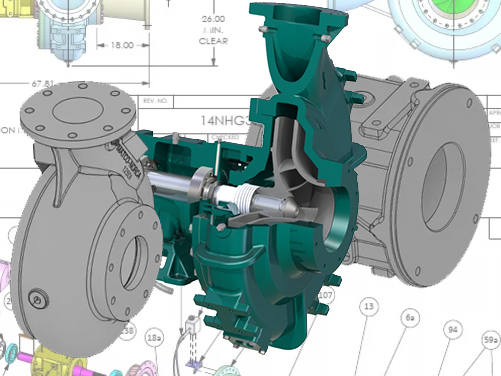

Центробежные насосы Cornell — это тяжелая техника, созданная для длительной работы в сложных условиях. Их надежность во многом обеспечивается конструкцией и качеством комплектующих. Вот подробный обзор того, из чего состоят эти насосы и как за ними ухаживать.

Конструкция насосов Cornell направлена на снижение износа и увеличение срока службы. Ключевые элементы включают:

• Корпусные детали: В зависимости от серии и применения используются корпуса из чугуна, высокопрочного чугуна (ductile iron) или хромистого чугуна (high chrome) для максимальной стойкости к абразивам.
• Рабочее колесо (Impeller): Сердце насоса. Cornell предлагает несколько типов: закрытые (enclosed) для высокого КПД, полуоткрытые (semi-open) для вязких сред и Delta для волокнистых включений.
• Вал (Shaft): Изготавливается из высокопрочных материалов (например, нержавеющая сталь 17-4 PH) и часто имеет сменную защитную втулку (shaft sleeve), которая принимает на себя износ, защищая сам вал.
• Уплотнения (Seals): Используются торцевые уплотнения. Уникальная технология Cycloseal® создает давление, отталкивающее абразивные частицы от уплотнения, что значительно продлевает его срок службы.
• Подшипниковый узел (Bearing Frame): Содержит подшипники, которые воспринимают радиальные и осевые нагрузки. Для смазки используется консистентная смазка или масло (в зависимости от серии).
• Изнашиваемые кольца (Wear Rings): Устанавливаются между рабочим колесом и корпусом. Это «жертвенные» детали, которые принимают на себя абразивный износ, защищая более дорогие рабочее колесо и корпус.
• Соединительная муфта (Coupling): Соединяет вал насоса с двигателем. Содержит эластомерный элемент для гашения вибраций.

Какие комплектующие нужно менять и как часто

Ресурс деталей сильно зависит от условий эксплуатации (абразивность среды, режим работы). Однако есть общие рекомендации и «расходники».

Плановое обслуживание:

• Смазка подшипников (Grease): Для консистентной смазки интервалы зависят от типоразмера рамы. Например, для рамы 16 (часто используется в насосах серии 4NNT) при круглосуточной работе смазку рекомендуется обновлять каждые 1 500 часов (примерно каждые 9 недель).
• Элемент муфты (Coupling Element): Резиновый элемент, гасящий вибрации, рекомендуется осматривать каждые 2 000–4 000 часов, а в тяжелых условиях (шахты, сточные воды) — чаще.

Детали, подверженные износу (замена по состоянию):

• Торцевое уплотнение (Mechanical Seal): Самая уязвимая деталь. При использовании технологии Cycloseal® срок службы может быть в 10 раз больше обычного, но при износе или повреждении поверхностей его необходимо менять. Это критически важный элемент для предотвращения течей.
• Изнашиваемые кольца (Wear Rings): Их замена требуется, когда зазор между кольцом и рабочим колесом превышает допустимые значения. В документации Cornell для каждой модели указаны предельные зазоры (например, для 4NNT зазор замены составляет 0.054").
• Втулка вала (Shaft Sleeve): Меняется при появлении глубоких борозд или износа в месте контакта с уплотнением.
• Рабочее колесо (Impeller): Меняется при критическом износе лопаток или нарушении геометрии, что ведет к падению производительности и напора.

Важные советы по обслуживанию

1. Используйте проверенные варианты. Детали Cornell изготавливаются с высочайшей точностью (допуски до 1/20000 дюйма). Неоригинальные запчасти могут иметь отклонения, которые приведут к вибрации, перегреву и преждевременному выходу из строя узла.
2. Используйте ремонтные комплекты (Kits): Cornell предлагает готовые наборы, например, «Loaded Shaft Kit» (вал в сборе с подшипниками и уплотнением). Это ускоряет ремонт, исключает ошибки при подборе и часто дешевле, чем покупка деталей по отдельности.
3. Мониторинг состояния: Для предотвращения внезапных поломок используйте системы мониторинга Cornell (Co-Pilot или Pulse). Они отслеживают вибрацию и температуру в реальном времени, позволяя проводить обслуживание по фактическому состоянию, а не по графику.

Zvezda RUS

Насосы Zvezda RUS — это российские аналоги насосов Cornell, производимые МЗ «ПОТОК». Они созданы как прямая замена и обладают высокой степенью взаимозаменяемости с оригинальными агрегатами Cornell, включая полную совместимость по присоединительным размерам и рабочим точкам.

Взаимозаменяемость запчастей и агрегатов

Поскольку Zvezda RUS спроектированы как полные аналоги, многие комплектующие и даже насосы в сборе могут заменять друг друга. Ниже приведена таблица соответствия популярных моделей.

Модель Zvezda RUS	Аналог Cornell Pump
C4-300/90	Cornell 4414T
C4-400/85	Cornell 4514T
C4-450/140	Cornell 4NHTB
C6-725/110	Cornell 5HH
C6-815/155	Cornell 6HH
C6-965/195	Cornell 6822MX

Какие запчасти и системы можно заменить

Совместимость касается не только насосов в сборе, но и отдельных узлов и запатентованных систем.

• Насос в сборе: Это основная опция замены. Если насос Cornell вышел из строя, его можно заменить на соответствующий Zvezda RUS без переделки трубопроводов и рамы, так как габариты и присоединительные размеры совпадают.
• Комплекстующие
• Системы защиты и смазки: Инженерные решения, продлевающие срок службы насосов Cornell, имеют прямые аналоги в линейке Zvezda RUS:
• ZR-SEAL PROTECT — это аналог системы CYCLOSEAL от Cornell. Она защищает торцевое уплотнение, вымывая абразивные частицы .
• ZR-DRY — аналог системы Run-Dry. Он обеспечивает смазку уплотнения при кратковременном сухом ходе, предотвращая его разрушение .
• ZR-VAC — аналог системы REDI-PRIME. Это система автоматической вакуумации для запуска насоса без ручного залива .

Что это значит на практике

Владельцы насосов Cornell в России могут использовать запчасти и сервисные услуги Zvezda RUS. МЗ «ПОТОК» имеет в наличии запчасти и осуществляет ремонт оборудования Cornell, включая как замену комплектующих и узлов, так и насосов полностью – на аналоги. Это особенно актуально в условиях, когда поставки оригинальных запчастей из США могут быть затруднены.

Если у вас есть конкретная модель насоса Cornell, уточните её в таблице соответствия или обратитесь в сервисную службу МЗ «ПОТОК» для подтверждения совместимости.

Китайские производители: OEM-партнеры, а не конкуренты

Ряд китайских заводов являются действующими поставщиками комплектующих для американской Cornell Pump Co (в частности, это чугунные отливки, детали корпусов и прочие компоненты, классифицируемые в таможенных декларациях как «pump parts»).

• Суть их роли: Cornell Pump официально заявляет, что производит насосы в США «с использованием импортных деталей . Китайские заводы в этой схеме — это контрактные производители, которые изготавливают запчасти по чертежам и спецификациям Cornell. Они не продают запчасти под своим брендом как замену, а поставляют их на сборочные линии Cornell.
• Риски для конечного покупателя: Покупка таких деталей «напрямую» с китайских заводов или через посредников несет риски. Без контроля со стороны Cornell вы можете получить деталь, изготовленную с отклонениями от оригинальных допусков (например, по геометрии или составу сплава). Это может привести к вибрации, ускоренному износу и отказу в гарантии.

Zvezda RUS: полный аналог с локализацией

Позиция Zvezda RUS принципиально иная. Это не OEM-запчасть, а полноценный насос, созданный для замены импорта.

• Заявленная взаимозаменяемость: Производитель (МЗ «ПОТОК») прямо заявляет о «полной взаимозаменяемости запчастей» с насосами Cornell . Это ключевое отличие: вы можете заменить не отдельную деталь, а узел или весь насос, и он встанет на место оригинала.
• Поддержка и статус: Zvezda RUS включены в реестр российской промышленной продукции . Это дает преимущества при госзакупках и упрощает импортозамещение. У них есть собственная сервисная сеть и система защиты уплотнений (ZR-SEAL PROTECT, ZR-DRY), аналогичная Cornell.

Сравнение в таблице

Критерий	Китайские OEM-производители	Zvezda RUS
Статус	Контрактные поставщики деталей для Cornell	Производитель насосов-аналогов
Что продают	Отдельные запчасти (корпуса, отливки)	Насосы в сборе и совместимые запчасти
Бренд	Безбрендовые (OEM) или под брендом Cornell	Собственный бренд (Zvezda RUS)
Гарантия и сервис	Отсутствуют (если покупать не у Cornell)	Есть, через МЗ «ПОТОК»
Локализация	Производство в Китае	Производство в России

Обзор модельных линий Cornell

N-Series: насос для сильнозагрязненной воды и сточных вод

Серия N — рабочая лошадка Cornell для перекачки сред с высоким содержанием твердых включений. Это центробежный насос для сточных вод, способный пропускать частицы размером до 10,2 дюйма (около 260 мм).

Конструкция предлагает три типа рабочих колес: закрытые (2- и 3-портовые) для высокого КПД, полуоткрытые с режущим действием для концентрированных шламов и Delta™ — открытое двухвихревое колесо, специально разработанное для волокнистых и вязких сред. Delta создает два вихря внутри насоса, которые «протаскивают» solids через проточную часть, не забиваясь.

Максимальная подача N-Series достигает 38 000–40 000 GPM, что делает ее насосом большой производительности для муниципальных очистных сооружений, сельского хозяйства (навозные стоки) и промышленности.

MX-Series: промышленные центробежные насосы высокого напора

MX — это производство высоконапорных насосов для самых тяжелых условий. Серия создана для горной промышленности и нефтегазового сектора, где требуются насосы промышленные центробежные с экстремальными характеристиками.

Максимальный напор MX достигает 800 футов (244 м), подача — до 8 000 GPM (1 800 м³/ч). Эти показатели позволяют использовать один насос там, где раньше требовалось несколько последовательно соединенных агрегатов. Пример из практики: замена девяти насосов 6NHTB на один 8NHTH плюс два 6822MX сократила потребление дизельного топлива и трудозатраты на обслуживание.

Материалы: корпуса из ковкого чугуна, рабочие колеса из CA6NM (мартенситная нержавеющая сталь). Для особо абразивных сред доступен CD4MCu — дуплексная нержавеющая сталь с вдвое большим пределом текучести, чем 316 SS.

Технологии Cornell для тяжелых условий

Cycloseal® — запатентованная система, которая работает без внешней промывочной воды. Вращающееся дефлекторное кольцо создает вихрь вокруг уплотнительной камеры, отбрасывая абразивные частицы от торцевых поверхностей. В колумбийском никелевом руднике три насоса Cornell с Cycloseal® отработали более 9 000 часов без единой замены запчастей и без простоев. Система позволяет достигать 15 000 часов между обслуживанием уплотнения в типичных горных условиях.

Redi-Prime® — система автоматического самовсасывания. Насос может всасывать воду с глубины до 28 футов (8,5 м) и восстанавливать всасывание без ручного вмешательства. Это критично для обводнения засушливых территорий, где насос может работать с перебоями подачи.

Co-Pilot™ — система мониторинга в реальном времени, отслеживающая вибрацию, температуру и производительность. Позволяет перейти от планового обслуживания к обслуживанию по фактическому состоянию.

Применение по отраслям

Отрасль	Применение	Рекомендуемая серия
Горная промышленность	Водоотлив из шахт и карьеров, перекачка пульпы	MX, Hydraulic Submersible, MP
Сельское хозяйство	Орошение, обводнение засушливых территорий, перекачка навоза	Delta, N-Series, H-Series
Муниципальные службы	Канализация, сточные воды, ливневая канализация	N-Series, Z-Series
Нефтегаз	Гидроразрыв пласта, водоснабжение промыслов	MX, 8NHTH
Строительство	Водопонижение, дренаж котлованов	Delta, Hydraulic Submersible



Подробнее о насосах Zvezda RUS - аналогах Cornell Pump
