Установка мобильной насосной станции

Приведённые ниже рекомендации по установке станций являются общими для дизельных мобильных насосных станций. Более подробную информацию вы найдёте в прилагаемом Руководстве по эксплуатации. Там же вы можете прочитать всё о безопасности и правилах работы с насосными станциями производства ООО «МЗ «ПОТОК» и системами трубопроводов или шлангов.

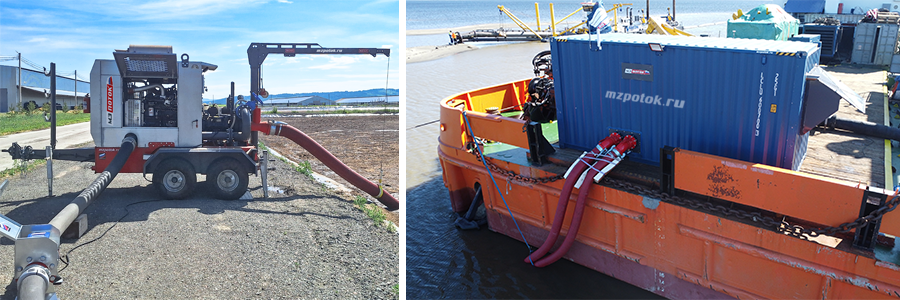

Размещение насосной станции

• Место установки насосной станции должно быть как можно ближе к перекачиваемой жидкости.
• Поместите насосную станцию на ровную поверхность, способную выдержать ее вес.
• Убедитесь, что насос установлен таким образом, чтобы на него не оказывалось деформирующее воздействие.
• Убедитесь, что вокруг насосной установки достаточно места для работы и технического обслуживания.
• Установите предусмотренные меры безопасности (упоры, противопожарные средства и т. д.) и предупреждающие знаки в соответствующих местах.
• Всегда следите за тем, чтобы вода не попадала в насосную установку через воздушные каналы в кожухе из-за воздействия внешних факторов (например, на борту баржи).
• При параллельной установке насосных станций всегда устанавливайте обратный клапан в напорной трубе после каждого насоса.
• При последовательном подключении насосных станций всегда проверяйте, не превышает ли максимальное давление во второй установке допустимое давление для насосов и системы.

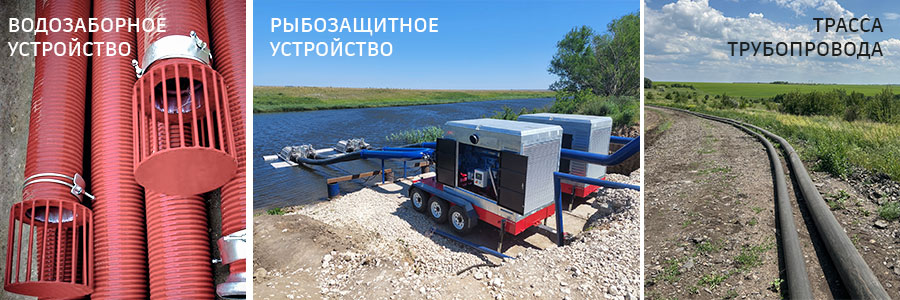

Рекомендации по прокладке всасывающей и напорной линий

• Диаметр всасывающей линии подбирается в зависимости от эксплуатационных расходов насоса с учетом допустимых скоростей - не меньше диаметра входящего патрубка насоса.
• Длина всасывающей линии принимается, по возможности, минимальной, в начале работы при высоком уровне жидкости можно работать с короткой всасывающей линией, а по мере снижения уровня удлинять ее отрезками по 6 м.
• При перекачивании жидкостей с твердыми частицами установите водозаборное устройство с ячейками требуемого размера в начале всасывающей линии.
• При заборе воды из поверхностных источников на орошение всасывающая линия должна быть оборудована рыбозащитным устройством.
• Убедитесь, что водозаборное устройство находится на достаточном расстоянии под поверхностью воды, чтобы не образовывалась воздушная воронка и не засасывался воздух.
• Рабочее давление напорной линии должно выдерживать максимальное давление, создаваемое насосом.
• Перед эксплуатацией трубопроводы напорной линии должны быть опрессованы давлением превышающим рабочее в 1,4 раза с целью проверки герметичности соединений.
• Всасывающая и нагнетательная линии должны быть хорошо закреплены на самостоятельных опорах (в процессе перекачки общий вес значительно увеличивается).
• У трассы трубопроводов не должно быть изгибов малого радиуса, сильных изменений внутреннего сечения
• Если существует риск гидроудара, устанавливаются байпас, гидроаккумулятор или защитные клапана на напорной линии.
• Если существует вероятность того, что обратный поток жидкости может привести к тому, что насос при остановке будет вращаться в противоположном направлении, необходимо установить в трубопроводе обратный или запорный клапан, чтобы предотвратить это.

Инструкции по технике безопасности

• Приступать к работе допускается только после изучения эксплуатационной документации.
• При установке насосной станции соблюдайте технику безопасности при погрузочно-разгрузочных работах.
• Используйте защитную спецодежду, спецобувь, при необходимости надевайте очки, защитные перчатки, шлем.
• Если насосная установка настроена на автоматическое регулирование уровня или оснащена дистанционным управлением, должны быть обеспечены надлежащие меры безопасности и информирование о том, что насосная установка может включиться в любой момент.
• Соблюдайте меры противопожарной безопасности – вблизи станции не разводите открытый огонь, не курите, храните легковоспламеняющиеся материалы (ветошь, отработанные жидкости) в невоспламеняющихся емкостях.

Несоблюдение рекомендаций по размещению и установке насосной станции может привести к опасности для пользователя и/или серьезному повреждению оборудования. МЗ «Поток» не несет ответственности за несчастные случаи и порчу оборудования, возникшие в результате несоблюдения Руководства по эксплуатации. Такое использование приводит к утрате права на предъявление каких-либо гарантийных требований или требований о возмещении ущерба.
