Конструктивные особенности насосов Zvezda RUS
ZR-DRY - СИСТЕМА СМАЗКИ ТОРЦЕВОГО УПЛОТНЕНИЯ
Обеспечивает непрерывное охлаждение и смазку торцевого уплотнения, исключая возможность повреждения данного узла при работе в режиме сухого хода.
Состоит из резервуара со смазывающей/охлаждающей жидкостью и трубопроводов подачи смазки.

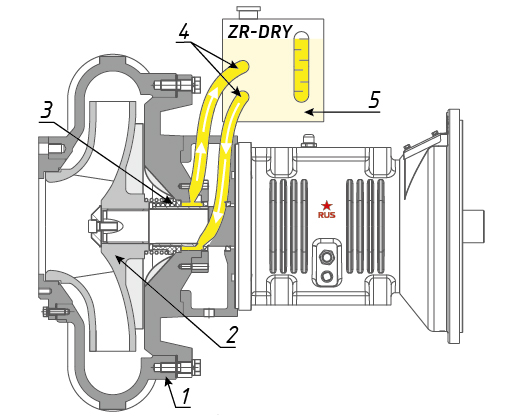

1 - корпус центробежного насоса; 2 - импеллер; 3 - торцевое уплотнение; 4 - трубопроводы;
5 - резервуар для смазывающей/охлаждающей жидкости.
Системы аналоги:
Cornell Pump - Система смазки уплотняющих поверхностей Run-Dry
Pioneer Pump - Система сухого запуска Run Dry System
ZR-SEAL PROTECT - СИСТЕМА ЗАЩИТЫ ТОРЦЕВОГО УПЛОТНЕНИЯ
Обеспечивает вымывание абразивных частиц из зоны торцевого уплотнения и снижает осевые нагрузки на подшипниковые узлы насоса.
Состоит из неподвижных дефлекторных/отражающих лопастей, расположенных на внутренней задней стенке корпуса насоса и отбойных лопаток, расположенных на тыльной наружной стороне импеллера/рабочего колеса.
Отбойные лопатки создают область разряжения с тыльной стороны импеллера, снижая осевые нагрузки на подшипники. В результате взаимодействия неподвижных дефлекторных лопастей и отбойных лопаток импеллера, создается вихревой поток, вымывающий абразивные частицы из зоны торцевого уплотнения.

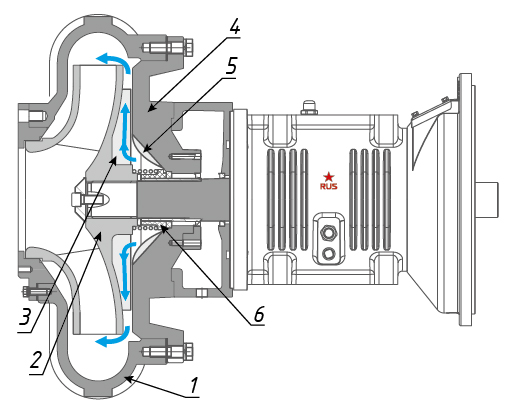

1 - корпус центробежного насоса; 2 - импеллер; 3 - отбойные лопатки; 4 - задняя стенка улиты насоса;
5 - дефлекторные/отражающие лопасти; 6 - торцевое уплотнение.
Система аналог:
Cornell Pump - Система торцевого уплотнения CYCLOSEAL
ZR-VAC - СИСТЕМА АВТОМАТИЧЕСКОЙ ВАКУУМАЦИИ
Обеспечивает заполнение насоса перекачиваемой жидкостью без участия оператора, автоматически поддерживает разряжение во всасывающей магистрали, необходимое для запуска или перезапуска насоса.
Состоит из диафрагменного/мембранного вакуумного насоса (с ременным приводом от вала насоса) и предохранительного бачка с поплавком и клапаном (установленного стационарно на всасывающем патрубке насоса).
При запуске центробежного насоса, вакуумный насос системы ZR-VAC создает разрежение (идет заполнение всасывающей магистрали и центробежного насоса жидкостью), при наполнении центробежного насоса начинается перекачка жидкости (штатный режим работы), а клапан в предохранительном бачке перекрывается поплавком (сообщающиеся сосуды), исключая доступ жидкости в вакуумный насос. Далее вакуумный насос работает в режиме холостого хода. При любой нештатной ситуации (падение уровня жидкости в центробежном насосе) опускается поплавок (открывается клапан) и создается вакуум.

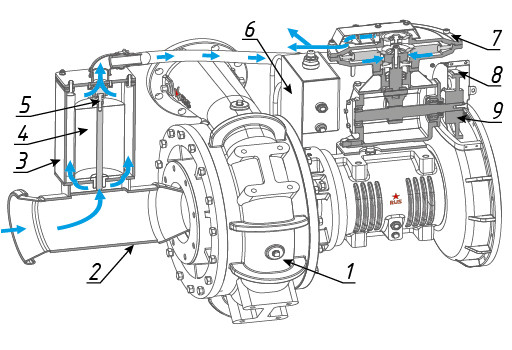

1 - центробежный насос; 2 - всасывающий патрубок центробежного насоса;
3 - предохранительный бачок с поплавком и клапаном; 4 - поплавок; 5 - клапан;
6 - бак системы смазки торцевого уплотнения ZR-DRY; 7 - вакуумный насос;
8 - ременный привод вакуумного насоса; 9 - шкив вала вакуумного насоса.
Система аналог:
Cornell Pump - Система автоматической вакуумации REDI-PRIME
Примечание: Данная система не используется для насосов, предназначенных для перекачивания жидкостей с высокой вязкостью.
