Комплектация шланговой системы с диаметрами магистральных шлангов 203 мм

Основная насосная станция

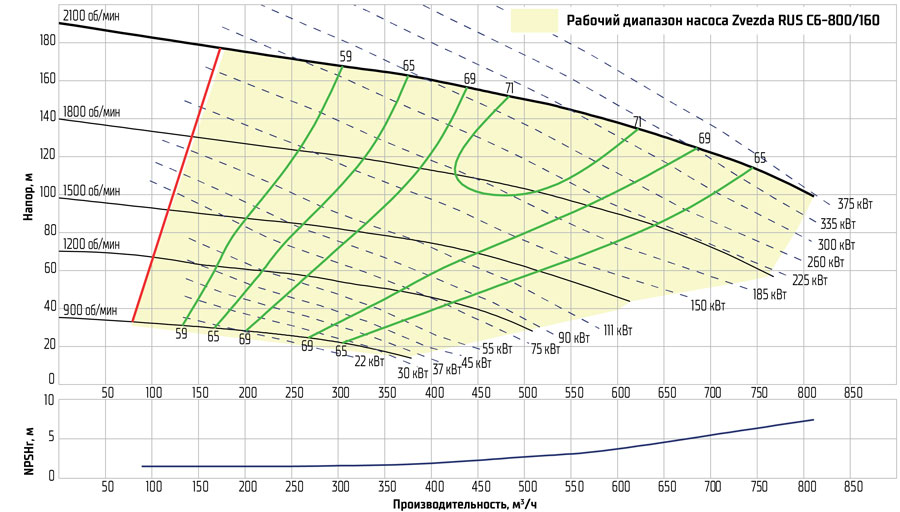

Для комплектации шланговой системы с диаметрами шлангов 203 мм выбор очевиден - насос Zvezda RUS С6-800/160. Он обеспечивает стабильную работу при интенсивной подаче, но имеет критический нижний предел допустимого расхода при большой длине системы:

! Расходы ниже 200 м³/ч не рекомендуются - насос приближается к минимально допустимому режиму и возрастает риск выхода из строя, КПД резко падает.

Почему не выбрать насос С4-450/140 на основной станции?

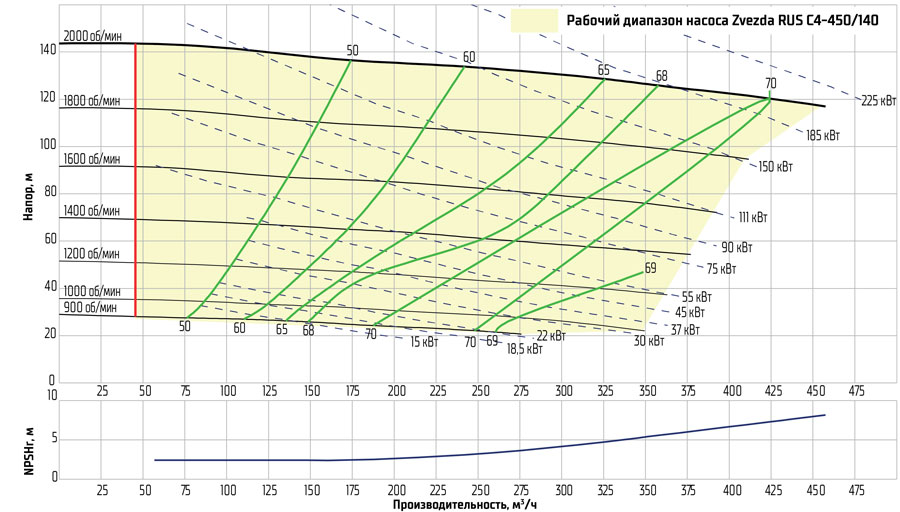

Насос Zvezda RUS C4-450/140 при заборе жидкого навоза из лагун при больших расходах попадает в зону кавитации (высокие значения кавитационного запаса NPSHr). Он может работать только при предварительном заборе через лагунную помпу или мощный погружной насос. Поэтому его использование на основной станции - технически рискованно.

Бустерные насосные станции

На промежуточных (бустерных) станциях насос С4-450/140 с основным С6-800/160 может использоваться без проблем, потеря производительности - менее 5% по сравнению с двумя С6-800/160.

Но, ! такую бустерную насосную станцию нельзя использовать как основную при параллельной работе двух шланговых систем.

Выбор диаметра буксируемых шлангов

Примечание: *Мощность трактора зависит от способа внесения – меньшие значения поверхностное внесение, большее – внутрипочвенное.

Потери напора растут нелинейно (квадратичная зависимость) – при увеличении расхода возрастает сопротивление.

При длине системы 1 км потери в буксируемом шланге (400 м)

- при Ø 5ʺ в 6 раз выше, чем в магистральном (600 м);

- при Ø 6ʺ в 2,5 раза выше, чем в магистральном (600 м).

Таблица 1. Расходы шланговой системы при перекачивании жидкой фракции свиного навоза, м³/час. Обороты двигателя приняты 1800 об/мин.

Примечание: *Расходы ниже 200 м³/час для насоса С6-800/160 не желательны.

Таблица 1 и график 1 подтверждают, что:

- на коротких дистанциях (1 км) потери расхода при Ø 5ʺ достигают ≈ 30%;

- на длинных – потери снижаются до ≈ 15%.

На больших расстояниях допустимо использовать Ø 5ʺ, но на коротких — предпочтительно Ø 6ʺ.

Таблица 2. Расходы длинной шланговой системы с двумя насосными станциями при перекачивании жидкой фракции свиного навоза, м³/час

Примечание: *Расходы менее 200 м³/час для насоса С6-800/160 не желательны.

Таблица 2 и график 2 показывают аналогичную тенденцию: разница расходов при Ø 5ʺ снижается по мере увеличения длины. Но при превышении 11 км расход приближается к критическому минимальному порогу.

Технические ориентиры:

• Можно рассматривать вариант комплектации бустерной насосной станции с меньшим насосом - С4-450/140.

• На коротких системах - использовать буксируемые шланги Ø152 мм (6″).
• На длинных системах - допустимо применение буксируемого шланга Ø127 мм (5″), но требуется:
  - оценить падение расхода при уменьшении диаметра;
  - следить за снижением расхода и не допускать его падения ниже 200 м³/ч - критично для ресурса насоса С6-800/160.

• Все расчёты даны для жидкой фракции свиного навоза, без учёта высотных отметок. При других типах навоза и рельефе с повышенными отметками полей - расходы и допустимая длина системы снижаются.
