Шланги и комплектующие

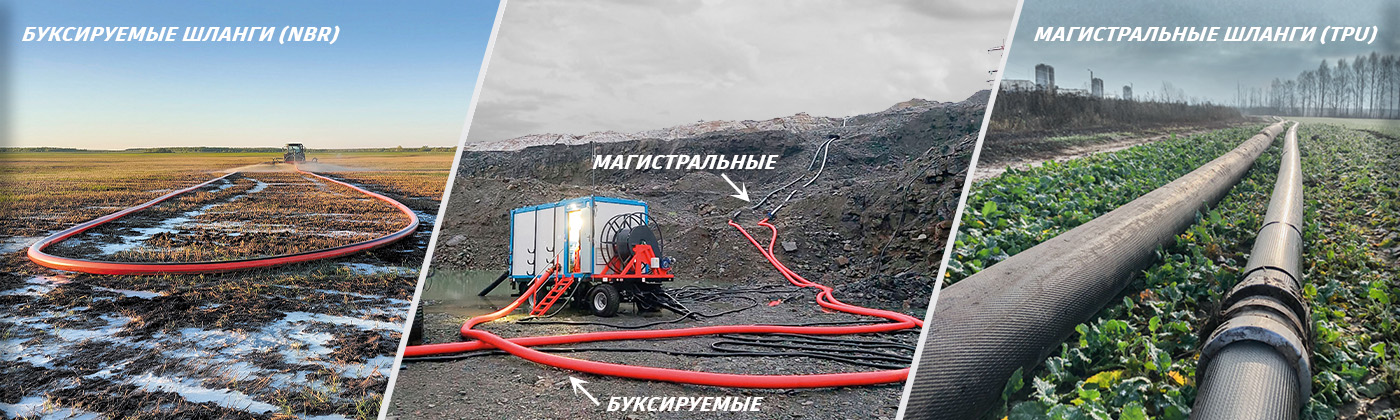

В шланговых системах применяются следующие виды шлангов:

  • Всасывающая линия - для всасывания навоза из навозонакопителя в магистральный шланг;
  • Магистральный (транспортирующий) шланг - для транспортировки навоза от навозонакопителя до полей;
  • Буксируемый шланг - для подачи навоза на распределительные устройства с последующим внесением на поля.

Шланги имеют устойчивое к ультрафиолету и химикатам покрытие, высокую степень прочности, обладают повышенной устойчивостью к истиранию.

Материал:

  • NBR/ПВХ (смесь), армированная синтетической нитью;
  • Термополиуретан (TPU), армированный полиэстеровой нитью.

Компания МЗ ПОТОК предлагает следующие типы шлангов:

Данные шланги могут применяться в шланговых системах в сельском хозяйстве и промышленности для перекачки воды, навоза или сточных вод.

Наша компания располагает всеми необходимыми комплектующими:

  • Соединительная муфта (для соединения шлангов);
  • Ремонтная муфта (для установки в местах повреждения шлангов);
  • Струбцина (для пережимания шлангов в местах установки ремонтных муфт).

Всасывающая линия  Соединительная муфта  Буксируемый шланг

Тип

Наименование

Диаметр, мм

Толщина стенки, мм

Рабочее давление, атм

Разрывное давление, атм

Растяжение на разрыв, кг

Материал

Магистральный шланг

Hilcoflex AGRO 5”

127

3,9

15

45

17 000

NBR/ПВХ

Hilcoflex AGRO EXTRA 5”

127

4,2

15

45

17 000

NBR/ПВХ

Hilcoflex AGRO EXTRA 6”

154

4,2

14

42

17 900

NBR/ПВХ

Hilcoflex PU 6”

154

3,7

14

42

17 900

TPU

Hilcoflex PU 7”

178

4,3

14

42

31 000

TPU

Hilcoflex PU 8” (4,7 мм)

203

4,7

14

42

38 000

TPU

Hilcoflex PU 8” (4,1 мм)

203

4,1

14

42

38 000

TPU

Hilcoflex PU 10”

254

5,1

14

42

45 000

TPU

Hilcoflex PU 12”

305

5,3

10

30

55 000

TPU

SELHOZPROEKT AGROFLEX 6”

154

3,8

14

42

17 900

NBR/ПВХ

SELHOZPROEKT AGROFLEX 8”

203

4,1

14

42

35 500

NBR/ПВХ

Буксируемый шланг

Hilcoflex PU DRAG 4”

102

3,8

14

42

13 800

TPU

Hilcoflex PU DRAG 5”

127

3,8

14

42

20 500

TPU

Hilcoflex PU DRAG EXTRA 5”

127

4,5

14

42

20 500

TPU

Hilcoflex PU DRAG 6”

154

4,0

14

42

27 200

TPU

SELHOZPROEKT AGROFLEX TPU 5”

127

3,8

12

36

20 500

TPU

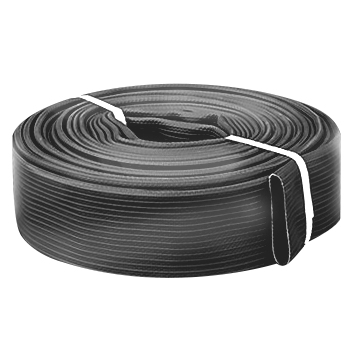

Магистральный шланг Hilcoflex

Hilcoflex Agro 5”
Hilcoflex Agro Extra 5”, 6”
Hilcoflex PU 6”, 7”, 8”, 9”, 10”, 12”

Магистральный шланг Agroflex

SELHOZPROEKT Agroflex 6”, 8”

Буксируемый шланг Hilcoflex

Hilcoflex PU Drag 4”, 5”, 6”
Hilcoflex PU Drag Extra 5”

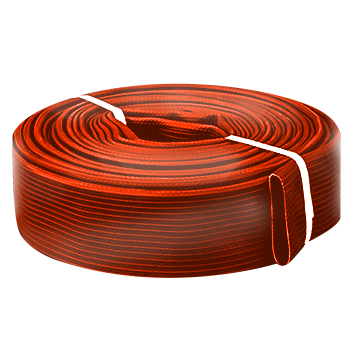

Буксируемый шланг Agroflex

SELHOZPROEKT Agroflex TPU 5”

Всасывающая линия

Гибкий трубопровод диаметром 150, 200 мм

Комплектующие

Муфта соединительная
Муфта ремонтная
Струбцина

Ключевой фактор повышения продуктивности сельского хозяйства — эффективно используемые органические удобрения. Внесённый на поля навоз существенно снижает затраты на приобретение минеральных удобрений для внесения под сельскохозяйственные культуры. Чем эффективнее работает система, вносящая это ценное удобрение, тем выше экономическая рентабельность сельскохозяйственного производства. Для достижения максимального результата подобная система должна быть:

  • экономически оправданной;
  • удобной;
  • производительной;
  • надёжной.

Внесение навоза с помощью шланговых систем вполне удовлетворяет всем этим требованиям.

Буксируемые шланги или дождевальные машины?

Как и система с буксируемым шлангом, дождевальные машины барабанного типа экономичны в эксплуатации и при этом отличаются высокой производительностью. Обе системы способны внести 1000-3000 кубометров удобрения за рабочую смену. Однако принципы их работы существенно отличаются друг от друга. Если в данных системах к магистральному шлангу прикрепляется буксируемый рукав, подающий на распределительное устройство жидкое удобрение,то в дождевальных машинах используется тележка с дальнеструйным дождевальным аппаратом— т.н. «дождевальная пушка».

Обе системы приводятся в действие дизельной насосной станцией и работают при наличии давления. Количество дождевальных машин по суммарному расходу должно превышать минимальный расход применяемого насоса. И если при помощи шланговой системы можно подавать жидкий неразделенный навоз с достаточно крупными твердыми включениями, то с помощью дождевальных машин можно вносить лишь жидкую фракцию навоза после сепарации.Кроме того, из-за того, что дождевальный аппарат требует высокого напора, максимальная длина подающего трубопровода (шланга) с одной насосной станцией значительно меньше, чем при использовании буксируемых шлангов. Поэтому дождевальные машины для внесения жидкой фракции навоза целесообразно применять на малых и средних фермах.

Аппликатор   Аппликатор в работе (агрегатирован с трактором)

Как работает шланговая система

Дизельная насосная станция служит для подачи навоза в магистральный (транспортирующий) трубопровод. Буксируемый шланг присоединяют к магистральному подающему шлангу, конец которого должен быть расположен в центре участка. К другому концу шланга присоединяют навесное устройство для внесения. При буксировке устройства для внесения трактором, органика поступает в рукав под давлением и происходит равномерное распределение удобрения по полю. Чистка системы производится путем проталкивания действием сжатого воздуха специального эластичного шарика.

Компоненты

  1. Необходимым условием системы подачи органики на поля является наличие навозонакопителя(лагуны), из которого удобрение подаётся в магистральный шланг.
  2. Буксируемый шланг с устройством для внесения требуется для равномерной подачи органики по всему участку.

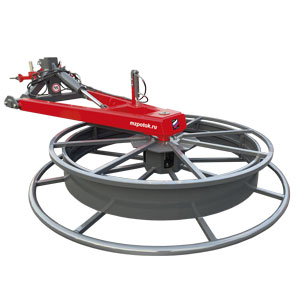

  3. Катушка служит для хранения, перемещения и сматывания/разматывания шлангов.
  4. Трактор нужен для последовательного и равномерного перемещения устройства для внесения.
  5. Мешалка, работающая от тракторного привода, служит для придания навозу однородности и исключения накопления осадка в навозохранилище.
  6. Насос с автономным дизельным двигателем для подачи жидкой органики (при использовании насоса от тракторного привода производительность шланговой системы будет ниже).

Внутрипочвенный инжектор в работе       Аппликатор в работе


Применение шланговых систем

При помощи шлангов на поля можно подавать:

  • воду;
  • навоз;
  • сточные воды.

Впервые подобные технологии стали использоваться фермерами Канады и США в 60-х годах прошлого века, для внесения в почву навоза — в 70-х годах. В нашей стране они применяются с 2005 года, когда получили распространение комплексы с самосплавной системой удаления навоза из животноводческих помещений.

Лагуны с навозом       Дизельная насосная станция 4NHTB в работе

Преимущества

При использовании в больших, технически оснащённых хозяйствах заметны очевидные преимущества шланговых систем над любыми другими.

  1. Системы отличаются максимальной производительностью: до 3000 кубометров удобрения вносится на поля за рабочий день. Это особенно важно в неблагоприятных климатических условиях, когда требуется внести органику в максимально короткие сроки.
  2. Внесение навоза по эксплуатационным затратам с помощью шланговой системы обходятся дешевле применения мобильного транспорта и составляет 20-50 рублей на кубометр удобрения. Поскольку для работы требуются лишь дизельный насос, один основной трактор для внесения и вспомогательный трактор для катушки при раскладке шлангов,и при этом необходимо не более трёх операторов.
  3. При перемещении трактора с буксируемым шлангом их давление на почву по сравнению с гружеными цистернами низкое и почва уплотняется минимально.
  4. Простота компонентов системы минимизирует риск серьёзных поломок и длительного ремонта.

Оборудование МЗПОТОК

Машиностроительным заводом (МЗ) «ПОТОК» налажено производство необходимого для работы шланговых систем оборудования:

  • дизельных насосов;
  • миксеров;
  • аппликаторови инжекторов;
  • плоскосворачиваемых шланговых рукавов, катушек и т.д.
